Serial MC4 connector

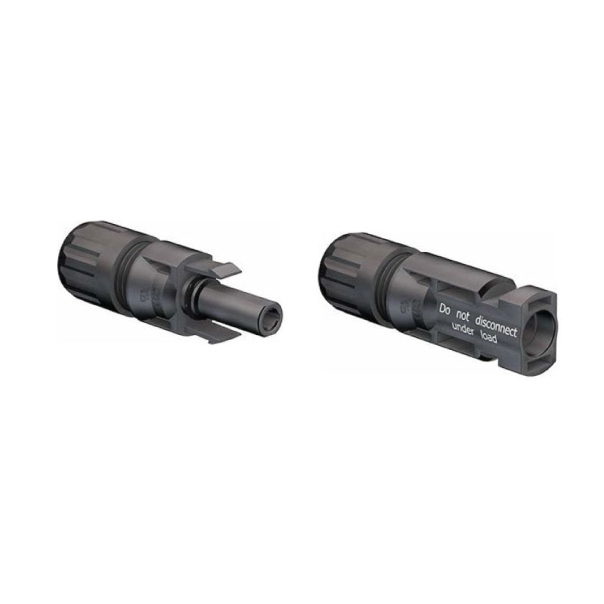

Das Set der Steckverbinder, Multi-Contact-Stecker, Staubli MC4 Die MC4-Steckverbinder dienen zur Verbindung von 4 mm² und 6 mm² Drähten sowie Photovoltaikkabeln mit Solarmodulen. Ein Set enthält jeweils eine positive und negative Verbindung sowie metallische Verbindungselemente. Spezifikationen und technische Daten des Sets der Staubli MC4-Steckverbinder: Der Kontakttyp ist ein 4 mm großes Bananenstecker aus verzinntem Kupfer. In den Buchsen befinden sich federbelastete Elemente, die die elektrische Kontaktqualität verbessern – bekannt als Multi-Lams®. Maximale Systemspannung: 1000 V Gleichstrom (IEC 62852) / 1500 V Gleichstrom (2Pfg2330) / 1500 V Gleichstrom (UL) Nennstrom TÜV (85°C): 22,5 A (für 2,5 mm²), 39 A (für 4 mm² und 6 mm²), 45 A (für 10 mm²) Prüfspannung: 12 kV (1000 V Gleichstrom (TÜV) / 16 kV (1500 V Gleichstrom (TÜV) Betriebstemperatur: (-40°C… +85°C TÜV), (-40°C… +75°C UL) Maximale Betriebstemperatur: 105°C (TÜV) Schutzart: IP65 / IP68 (1 Stunde / 1 Meter) / IP2X (getrennter Zustand) Überspannungskategorie / Verschmutzungsgrad: CAT III / 3 Kontaktwiderstand: ≤ 0,25 mΩ, (nach ca. 25 Jahren garantiert ≤ 0,35 mΩ) Sicherheitsklasse: 1000 V Gleichstrom: II, 1500 V Gleichstrom: 0 (für Standorte mit begrenztem Zugang für Dritte) Material der elektrischen Kontakte: verzinntes Kupfer Isolierung: PC/PA (Polyamid) Brennbarkeitsklasse: UL94-VO Länge [mm] 600 Breite [mm] 200 Höhe [mm] 150
